Spuren-Sauerstoff (O2) und -Feuchte-Sensor TOS 3.0a

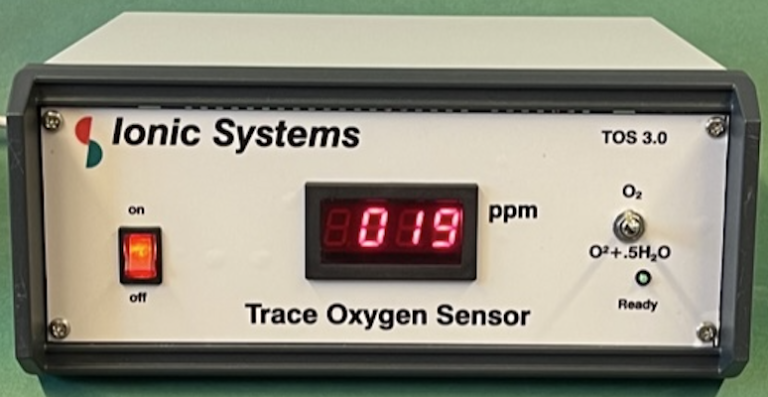

Sensor-Kontroll-und Anzeige-Einheit (SKE) mit Wahlschalter für O2 und H2O

Zusatzfunktion des Sensors TOS 3.0 zur zusätzlichen Messung der Feuchte

   Der Spurensauerstoffsensor TOS 3.0 reagiert in der Standardkonfiguration nicht auf andere Sauerstoffmoleküle als O2, insbesondere Wasser. Die angelegte Spannung wird niedrig genug gehalten, um eine elektrochemische Zersetzung zu vermeiden. Der Sensor reagiert auf diese Weise selektiv auf freien Sauerstoff.

   In einer speziellen Konfiguration ist der Sensor mit einem Schalter ausgestattet, um eine höhere Spannung zur Zersetzung von Wasserdampf bereitzustellen. Dabei entsteht freier Sauerstoff, der zusätzlich zum vorhandenen ungebundenen Sauerstoff gemessen und angezeigt wird.

   Die Wasserdampfmenge ergibt sich aus der Differenz der Messwerte für die Schalterstellungen O2+.5H2O und O2. Da die angezeigten Werte O2-Konzentrationen angeben, muss die Differenz mit 2 multipliziert werden, um die Wasserdampfkonzentration zu erhalten:

   PH2O = 2 ( [angezeigter Wert in Schalterstellung O2+.5H2O] - [angezeigter Wert in Schalterstellung O2] )

Nach dem Umschalten beträgt die Zeit zum Aufbau des neuen Dauerstroms typischerweise einige Minuten. Diese Zeit sollte für die Messung eingeplant werden.
